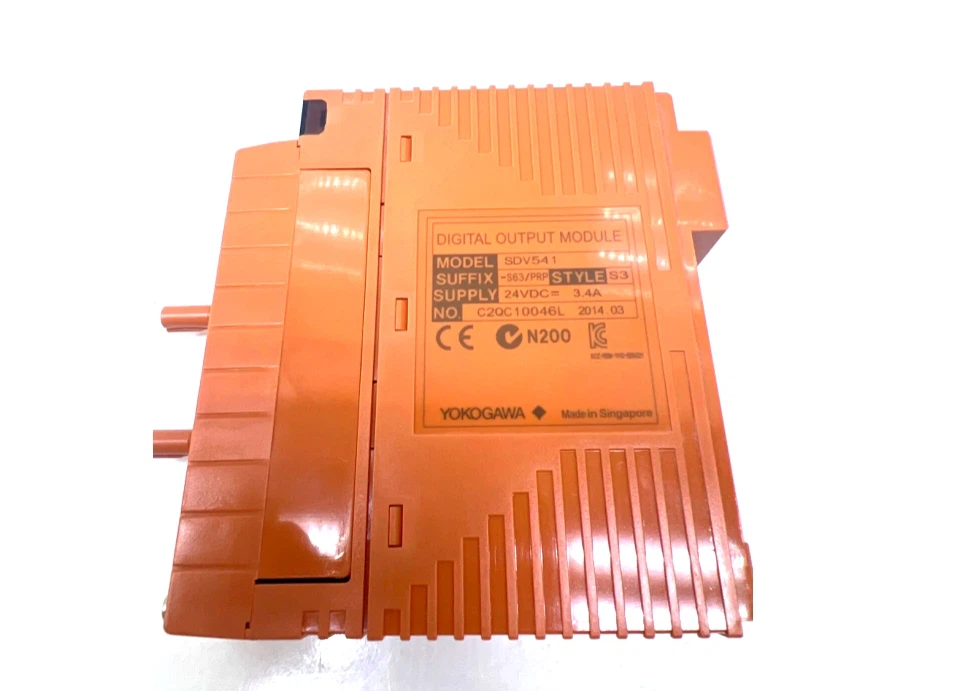

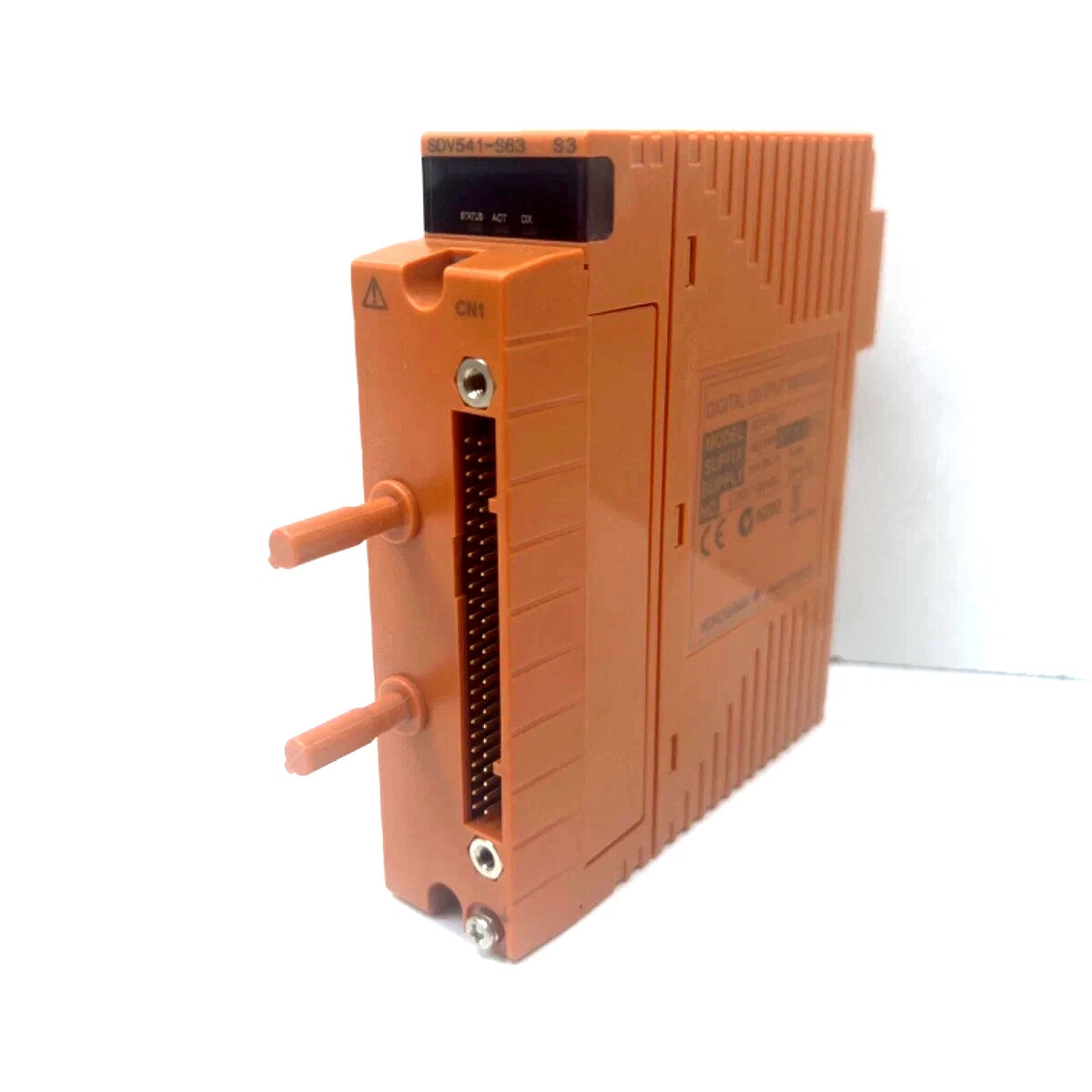

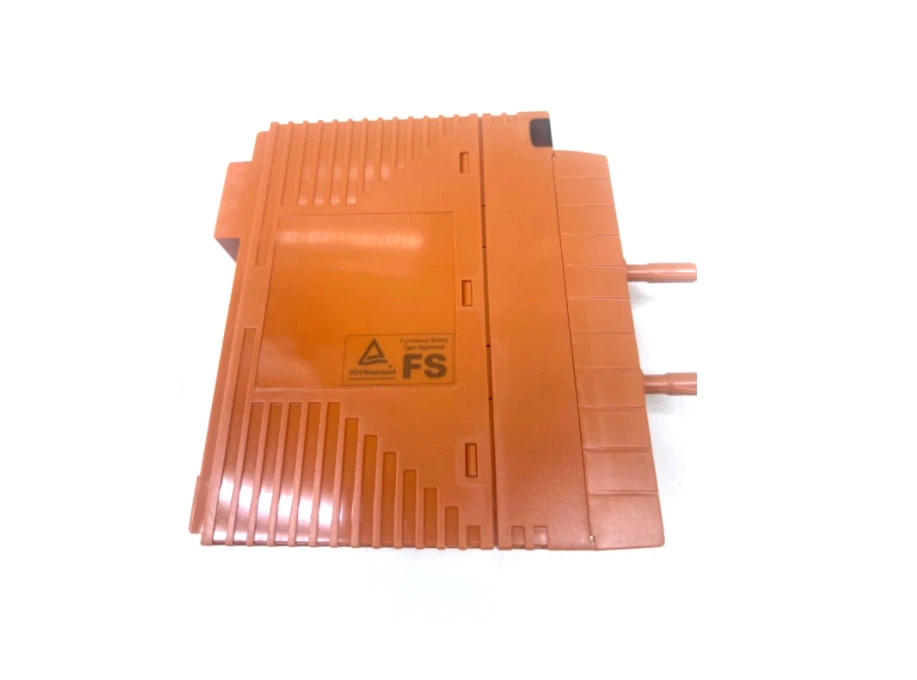

Yokogawa SDV 541- S63 Digital Output Module
Översikt
- Yokogawa SDV 541- S63 är en 16- kanal, 24V DC Digital utgångsmodul designad för användning med push-in-terminaler och MIL-kabelanslutningar. Utgångssignallinjerna kan motstå en dielektrisk styrka på 2 kV AC under 1 minut mellan systemet och linjerna. De 16 ingångslinjerna (negativa linjer) delar en gemensam anslutning.
- Modulen väger ungefär {{0}}. 29 kg när du använder push-in-terminalkablar eller MIL-kablar, och cirka 0,31 kg när de är utrustade med ett dedikerat signalgränssnittsadapter.
- Externa anslutningsalternativ inkluderar push-in-terminalblock, MIL-kablar och dedikerade signalkablar (AKB331, AKB651).
🚀Funktion och funktioner
⚡ Tål spänning: 2 kV AC (1 minut) mellan utgångssignallinjen och systemet. När du använder den dedikerade signalkabeln AKB331 för att ansluta SDV541 och SED4D -terminalskivan är motståndspänningen 500 V AC, vilket effektivt kan motstå högre spänningar.
🛡 Tryckklämman: SDV 541- S63 är standardmetoden för konventionella installationer.
🔌optionsbegränsningar: När du väljer SDV 541- S6 □ eller -SF □ Modell kan inte tryckklämman och MIL -kontakten väljas samtidigt.
Specifikationer
|
Specifikation |
Information |
|
Modell |
SDV 541- S63 |
|
Antal utgångar |
16- kanal, modulisolering (*3) |
|
Utspänning |
24 V DC |
|
Utgångsspänning |
1 v maximalt |
|
Extern strömförsörjning |
24 V DC, 3,4 ett minimum |
|
Externt strömförsörjningsområde |
24 V DC +20%/-10% (*4) |
|
Läckström (utanför tillstånd) |
Maximalt 1,6 mA |
|
Utgångsformat |
Aktuell källa |
|
Maximal belastningsström |
0. 2 A/utgångslinje (3.2 A Total) (3) (5) |
|
Minsta belastningsström |
35 ma |
|
Belastningsmotståndsområde |
120 till 685 Ω (*6) |
|
Resterid |
Maximalt 30 ms |
Nyckelanteckningar:
(*3) Vissa konfigurationer kan ha kanalbegränsningar (se ProSafe-RS-dokumentation)
(*4) Flytande strömförsörjning rekommenderas för ökad brusimmunitet
(5) Inrush -strömbegränsning ingår
(6) Fältledningsmotstånd ingår
