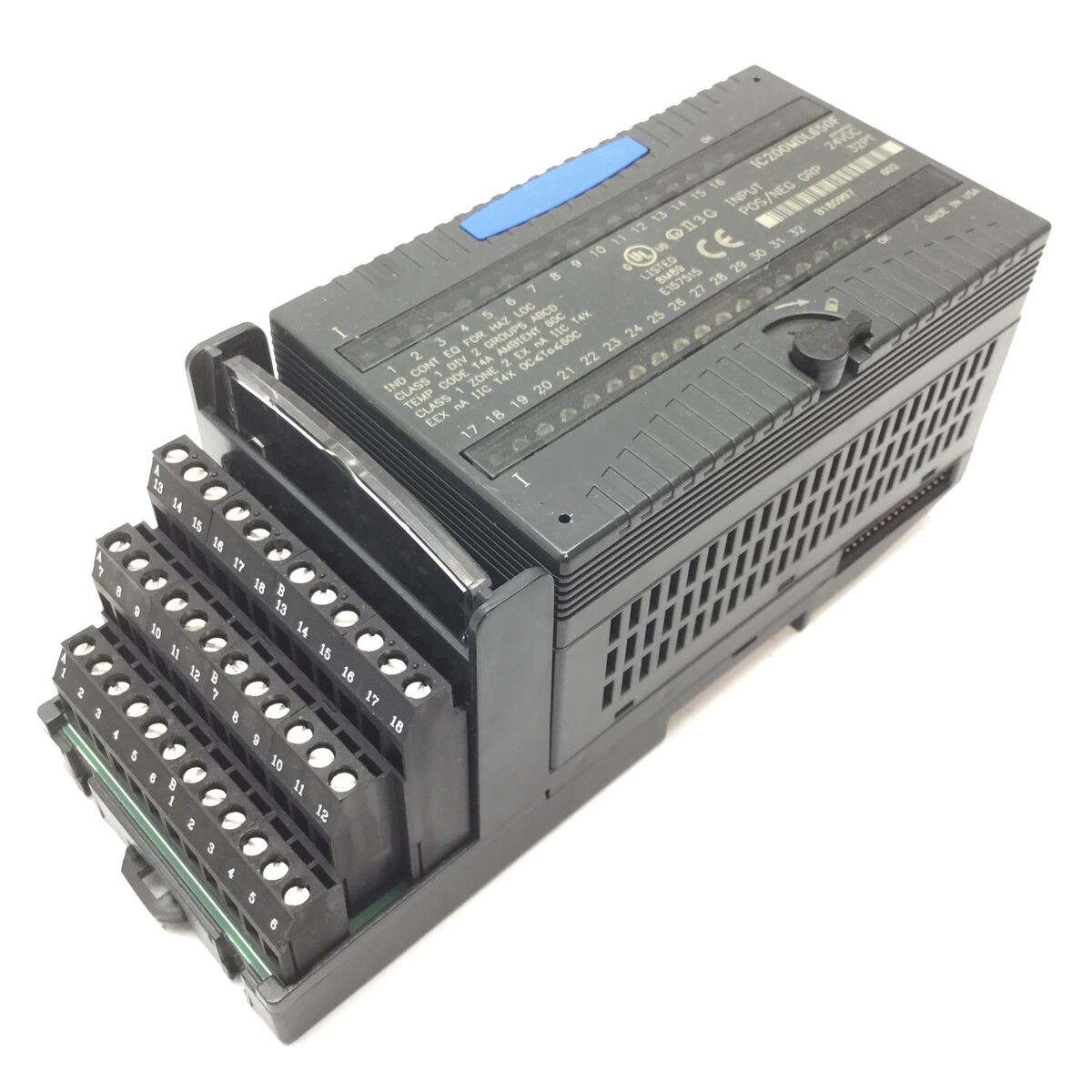

GE IC200MDL650 Diskret ingångsmodul

Översikt
GE IC200MDL650 är en 32-punkts 24 V DC diskret ingångsmodul i VersaMax-serien. Modulen sänder diskreta signaler, såsom tryckknappar och gränslägesbrytare, till den programmerbara styrenhetens CPU eller NIU, inklusive signaler från närhetssensorer. Modulen tillhandahåller 4 grupper, var och en med 8 ingångspunkter, för totalt 32 ingångspunkter. Varje ingångsgrupp kan konfigureras oberoende av varandra som antingen positiv logik (sourcingingång) eller negativ logik (sjunkande ingång).
Notera:Den negativa logiska funktionen kräver IC200MDL650C-modulen eller en senare version.
🚀Funktion och funktioner
- 32-punkts gruppdesign:IC200MDL650-modulen är uppdelad i 4 grupper × 8 kanaler, med varje grupp oberoende konfigurerbar som antingen positiv logik eller negativ logik.
- Positiv logik:Ingångsenheten förser modulen med ström och strömmen går tillbaka till den gemensamma terminalen (Common).
- Negativ logik (kräver IC200MDL650C+):Modulens gemensamma terminal förser ingångsenheten med ström och ström går tillbaka till modulen.
- Kraft och bearbetning:IC200MDL650-modulen får ström via bakplanet. Intelligent bearbetning utförs av CPU eller NIU, vilket ger 32-bitars diskreta indata.

Specifikationer
|
Parameter |
Detaljer |
|
Modell |
IC200MDL650 |
|
Poäng |
32 (4 grupper om 8) |
|
Isolering - Användarinmatning till logik (optisk) och till ramjord |
250VAC kontinuerlig; 1500VAC i 1 minut |
|
Isolering - Grupp till grupp |
250VAC kontinuerlig; 1500VAC i 1 minut |
|
LED-indikatorer |
En lysdiod per punkt visar status för individuell punkt PÅ/AV; OK LED indikerar att bakplanets ström är närvarande |
|
Bakplanets strömförbrukning |
5V utgång: max 50mA |
|
Termisk nedstämpling |
Se diagram |
|
Konfigurationsparametrar |
Ange svarstider |
|
Ingångsspänning (ingångsegenskaper) |
0 till +30VDC, +24VDC nominell |
|
På tillståndsspänning |
+15 till +30VDC |
|
Avstängd spänning |
0 till +5VDC |
|
På tillståndsström |
2,0 till 5,5 mA |
|
Avstängt läge ström |
0 till 0,5 mA |
|
På svarstid |
Max 0,5 ms |
|
Avstängd svarstid |
Max 0,5 ms |
|
Konfigurerbar filtertid |
0 ms, 1,0 ms (standard) eller 7,0 ms |
|
Ingångsimpedans |
max 10 kOhm |
