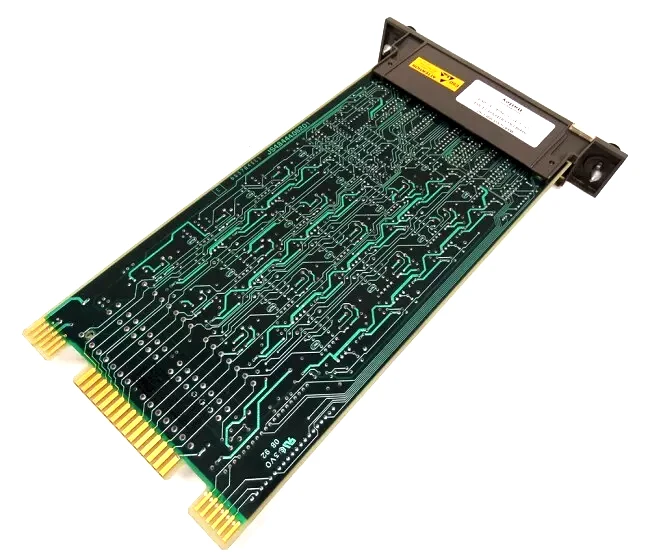

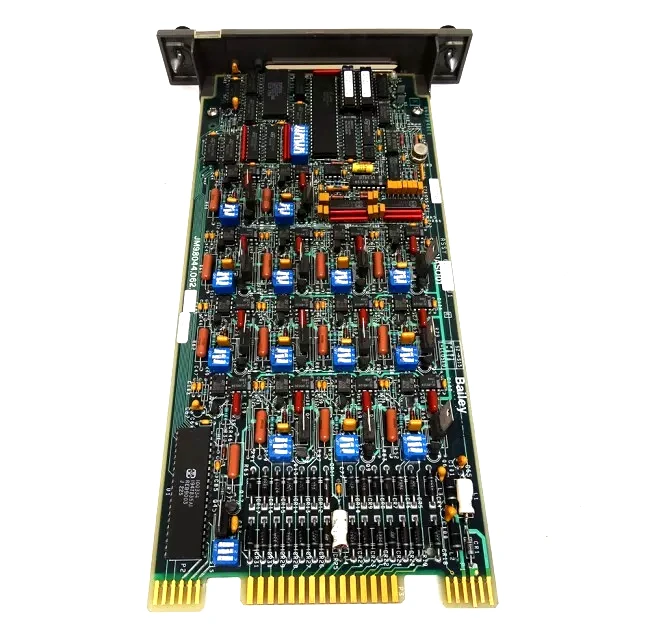

ABB IMASO01 Analog slavutgångsmodul
Översikt
ABB IMASO01 Analog Slave Output Module is an integral part of the INFI 90 process management system and consists of a printed circuit board (PCB) that occupies one slot in the module mounting unit (MMU). The Analog Slave Output Module (IMASO01) outputs 14 analog signals from the INFI 90 process management system to the process field devices.
Master -modulen använder dessa utgångar för att styra processen . Den analoga slavutgångsmodulen (IMASO01) utgångar 14 oberoende analoga signaler som Infi 90 -systemet använder för att styra processen . Det är gränssnittet mellan processen och Infi 90 -processhanteringssystemet .} Master -modulen utför det kontrollfunktionerna; Slavmodulerna tillhandahåller I/O .
🚀Funktion och funktioner
- ABB IMASO01 kan mata ut fjorton analoga signaler, som används av multifunktionsprocessorn (MFP) för att styra processen .
- De analoga utgångssignalerna för ABB IMASO01 är 1-5 vdc eller 4-20 ma . Det aktuella eller spänningsläget för varje utgång kan konfigureras med en separat switch för att passa olika processkrav .}
- ABB IMASO01 stöder borttagning och installation av moduler utan att stänga av systemets strömförsörjning .
- ABB IMASO01 har tre externa signal- och kraftanslutningspunkter (P1, P2 och P3) . P1 är ansluten till logikströmförsörjningen för att driva modulkretsen; P2 är ansluten till Slave Expander-bussen för att kommunicera med MFP-modulen Multi-Function Processor (MFP); Den analoga signalen matas ut genom P3 genom en kabel ansluten till terminalenheten (TU) eller terminalmodul (TM), och terminalblocket för fältledningar är beläget på TU/TM .
Specifikationer
|
Punkt |
Information |
|
KRAFT KRAV - Spänning |
+5 VDC ± 5% |
|
KRAFT KRAV - Aktuell konsumtion |
480 MA (+5 VDC) |
|
KRAFT KRAV - Power Dispipation |
3,75 watt @ +5 VDC |
|
D/en resolution |
10 bitar för analoga utgångar |
|
Utgångsnoggrannhet |
Mindre än eller lika med 0,15% (spänningsläge) |
|
Utgångsbelastning |
750 KOHMS minimum (spänningsläge) |
|
Aktuell begränsning - kortslutningsskydd |
50 mA (nominell) utgångsströmgräns |
Frågor och svar
💡 FAQ
F: Vad är varumärket?
A: ABB
F: Vad är typen?
A: Analog slavutgångsmodul
F: Vad är garantin?
A: 1 år
F: Var är fraktplatsen?
A: Xiamen
F: Vad är betalningsmetoden?
A: T/T
F: Varför välja oss?
S: Vi är leverantör för industriella automatiseringsreservdelar, vi specialiserade i PLC DC: er och TSL-systemmoduler och reservdelar i tio år, med vår professionella expertis och omfattande erfarenhet är vi välutrustade för att uppfylla dina krav .}
